斜管沉淀池是根据浅池理论发展起来的，是一种由许多平行的小间距倾斜薄板组成的沉淀池。效果一般比普通卧式沉淀池高3-5倍，在生产实践中取得了良好的效果。尤其是松散颗粒的去除效果更为显著。

　　操作原理



　　1.浅层沉降理论。沉淀池有效容积一定时，池体越浅，沉淀面积越大，去除效率越高。



　　2.斜板沉淀池的工作原理。斜板沉淀池又称浅沉淀池，是将平行的薄板在池内45o~60o处倾斜，废水从斜板下方通过薄板之间的通道流向上方，悬浮物沉积在斜板上，自动滑入污泥斗。

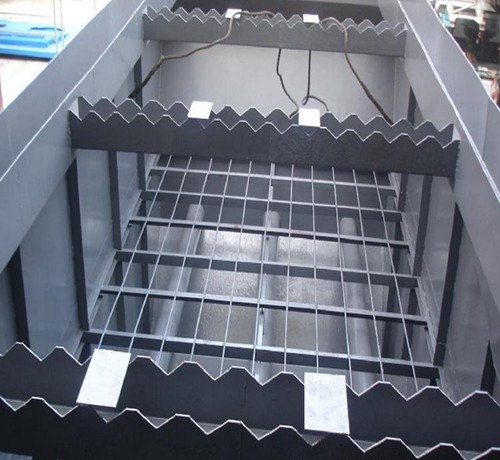

　　内部结构:



　　由斜管沉淀区、进水配水区、清水出水区、缓冲区和污泥区组成。斜板(管)与水平面成60°角，长度通常在1.0m左右，斜板(或斜管孔)之间的净距离一般为80 ~ 100mm。斜板(管)区上层清水区水深0.7~1.0m，底部缓冲层高度1.0m..

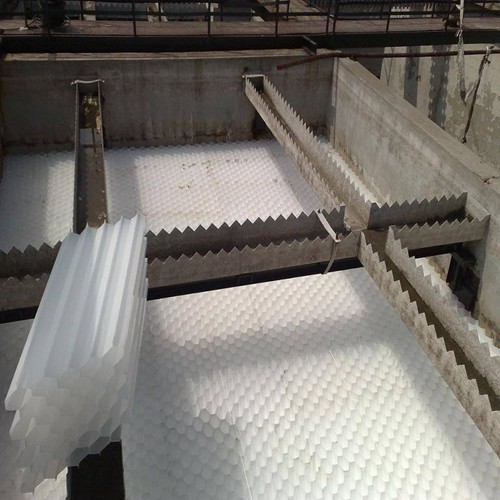

　　斜管的材料应轻质、薄壁、坚固、无毒、廉价。大部分都是塑料和玻璃钢，也有石棉水泥和石棉瓦楞纸板，上面涂有树脂加固层作为斜板。也可以做成蜂窝管，叫斜管沉淀池。



　　设备特性:



　　1.斜管沉淀池下部设有泥斗，堆积的泥浆会自动落入渣斗，方便排泥，降低清渣的劳动强度。



　　2.根据水质和用户要求，也可采用机械排泥，如螺旋输送机排泥、刮泥机排泥等。



　　3.斜管沉淀池占地面积小，仅为卧式沉淀池长度的1/4，沉淀效率可提高3-5倍。

　　规格和参数:



　　1.斜板除尘器表面负荷:3 ~ 15 m3/m2·h；



　　2.斜板澄清池面积有效系数μ:0.7 ~ 0.8；



　　3.斜管澄清器的倾角θ:一般为60°；



　　4.斜管沉淀池的斜板和斜管长度:一般为1000毫米；；



　　5.斜管澄清池水力停留时间:25 ~ 60min；
