链板式刮泥机主要用于污水处理厂水平沉淀池、沉砂池、隔油池底部的连续排泥，可连续清理水面油污或浮渣，适用于沉积物较多的沉淀池。



　　结构和原理

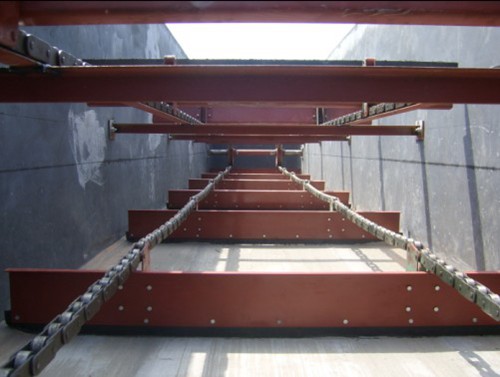

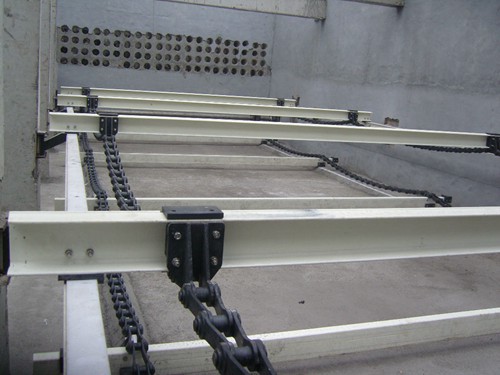

　　链板式刮泥机主要由驱动装置、主动轮组、导轨及支架、刮板总成、从动轮组、链条张紧机构、集渣管等部件组成。



　　链板式刮泥机运行时，在链条的带动下，刮泥机在池内连续旋转运动，将池底的污泥刮入集泥罐，将池面的浮油或浮渣刮除。



　　特点:



　　1.如果链板式刮泥机被异物卡住或积泥过多，自动控制系统中的过扭矩保护机构会切断电源，自动停机报警。

　　2.设备运行平稳，以免扰动泥沙。



　　3.刮泥刮渣装置一体化，整机结构简单，占用空间小。



　　4.驱动装置固定在水池旁的平台上，便于安装和维护。



　　安装过程:



　　1.平流池两侧墙顶部预留轨道钢预埋铁，一次一米，每根预埋铁两端做螺栓和压板，便于压轨。



　　2.将设备吊至平流池，将四个行走轮放在轨道上，根据基准线将其调平，并检查安装尺寸。

　　3、滑动电缆和电气安装时，将起重电缆用吊环套入钢丝绳，将钢丝绳拉紧，固定在两端立柱上。连接主电缆，通电调试行走情况，安装行程开关和碰块，根据车厢返回位置安装防坠挡板。



　　4.调试:安装完成后，应至少空转8小时，不得中断。经常检查驾驶是否偏离轨道。一旦发现，及时停车，防止设备掉入水池。



　　5.将吸泥泵安装在工作桥上。



　　6.吸泥管和排泥管的管道安装，从吸泥泵入口开始，自上而下安装管道和吸泥嘴，吸泥嘴到池底的距离为10~20mm。几台吸泥泵汇集到出泥管，排入平流池外的污泥沟。



　　7.用水测试泵。刮泥机和吸泥机试运行没有问题后，向池内注水。要求水位比吸泥泵的泵头高30毫米。进水时启动泵，观察排泥口的出水口。
