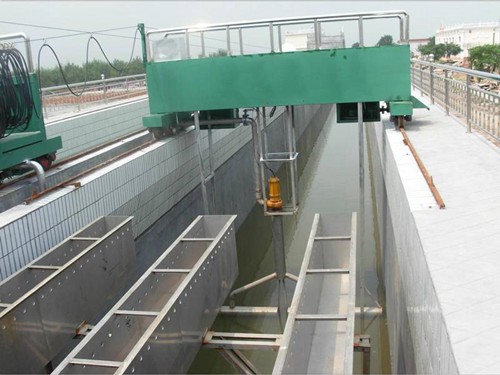

桁车式泵吸泥机由工作桥、吸泥管、排泥管、潜吸泥浆泵、驱动机构、电控箱、轨道、上滑或滑块电缆等组成。

　　结构:

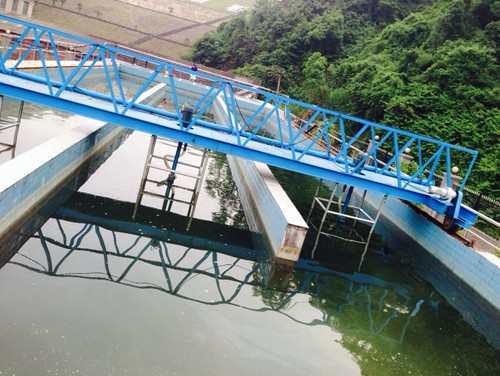

　　1)机器采用桁架结构，与传统结构相比重量大大减轻。工作桥采用热镀锌防腐技术处理，可确保10年内不腐蚀。与水接触的零件采用304不锈钢，大大延长了使用寿命。



　　2)根据数百台设备多年的使用经验，优化了污泥泵的类型和污泥泵的连接方式——车载吸泵机专用自耦装置，避免了维修时防水停车等各种不便，只需将污泥泵举升至卡车主梁即可维修。



　　3)维护少，动力少，运行成本低；合理选泵，运行稳定可靠。



　　4)新型传动机构，避免两端行走误差。



　　5)行走轮为钢轮，了使用寿命。

　　6)外形美观，运行稳定，使用寿命长。



　　安装规范:



　　1.平流池两侧墙顶部预留轨道钢预埋铁，一次一米，每根预埋铁两端做螺栓和压板，便于压轨。禁止用预埋铁直接焊接钢轨。



　　2.轨道安装完成后，用起重机将设备吊装到位。四个行走轮放在轨道上，然后安装水下部分。



　　3、滑动电缆和电气安装时，将起重电缆用吊环套入钢丝绳，将钢丝绳拉紧，固定在两端立柱上。连接主电缆，通电调试行走情况，安装行程开关和碰块，根据车厢返回位置安装防坠挡板。

　　4.调试:安装完成后，应至少空转8小时，不得中断。经常检查驾驶是否偏离轨道。一旦发现，及时停车，防止设备掉入水池。



　　5.安装吸泥泵，安装在工作桥上。吸泥管和排泥管的管道安装，从吸泥泵入口开始，管道和吸泥嘴自上而下安装，吸泥嘴至池底的距离为10~20mm。几台吸泥泵汇集到出泥管，排入平流池外的污泥沟。



　　6.打开吸泥泵电源。用水测试泵。试运行没有问题后，向水池注水。要求水位比吸泥泵的泵头高30毫米。进水时启动泵，观察排泥口出水口。



　　操作说明:



　　每台桁车式泵吸泥机配有一个电控箱。箱内装有开关、空气开关、交流接触器、启停按钮、短路和过载保护装置、信号灯等电气元件。控制方式可以是“车载手动”和“车载自动”。这是通过操作机器上控制箱上的转换开关来实现的。当转换开关设置为“车载手动”时，可以通过手动按钮分别控制驱动电机和潜水泵电机。这种状态在的调试和维护中采用。当转换开关设置为“车载自动”时，可以通过箱内的启停按钮自动控制吸泥机。根据“工作原理”中描述的模式，使吸泥机自动运行。
